FFU知识点全面分享
2023-04-21 21:20:38 admin
FFU设有初、高效两级过滤网。风机从FFU顶部将空气吸入并经初、高效过滤器过滤，过滤后的洁净空气在整个出风面以0.45M/S±20%的风速匀速送出（想大或想小亦可以的，只要你想，就有人能做出来。）。适用于在各种环境中获得高级别的洁净环境。它为不同尺寸大小，不同洁净度等级的洁净室、微环境提供高质量的洁净空气。在新建洁净室、洁净厂房式改造翻新中，即可提高洁净度级别，降低噪音和振动，也可大大降低造价，安装维护方便，是洁净环境的理想部件。
FFU应用、分类与结构
无尘室概念
如：一个F5厂无尘室采用：MAU+FFU+DC系统即是组合式新风机组。（Make-up Air Unit）+ 风机过滤器单元（Fan Filter Unit）+ 干盘管（Dry coil）系统。
FFU应用
一般情况下，洁净室系统有：风管系统，FFU系统和轴流风机系统；
相比风管系统的优点：
⑴灵活性 ⑵可再利用性 ⑶负压通风 ⑷缩短建设周期 ⑸减少运行成本 ⑹节省空间。
洁净等级在1000级（FS209E标准）或ISO6级以上的洁净室通常采用FFU布局，局部净化的环境或者洁净柜、洁净工作台等通常也是用FFU来实现。
为什么要使用FFU系统？
FFU本身的以下优点使得其迅速得到了应用：
1、更换、安装、移动灵活简便
FFU是自带动力，且是自成一体模块化，配套过滤器易于更换，故其不受区域的限制；在洁净厂房里，可根据需要，分区控制，依需更换、移动。
2、负压通风
这是FFU的独特特点。由于它本身能够提供静压，洁净室相对于外界是正压，这样，外部的颗粒就不会受到泄漏到洁净区里，使得密封变得很简单而且安全。
3、缩短建设周期
使用FFU省掉了风管的制作和安装，缩短建设周期。
4、减少运行成本
虽然在选用FFU时，初期投资要比使用风管通风高，但它在后期运行中，突出的表现出节能、免维护等特点。
5、节约空间
相比较其它系统，FFU系统占用送风静压箱内较少层高，且基本不占用洁净室内空间。
FFU的分类
1.按照机箱外形尺寸分类
根据用以安装机组的吊顶龙骨中心线的距离，机箱模数尺寸主要分为：1200*600，代号为42;1200*900,代号为43;1200*1200，代号为44；600*600，代号为22；750*1500，代号为25；其它客户定制的非标尺寸（custom-size,用CS表示）。
2.FFU按机箱材质不同分类
按照机箱材质不同分类分为标准型涂层钢板（包括镀锌、镀铝锌、喷塑等），代号为G；不锈钢板，代号为S；铝板（铝合金板），代号为A；其他材质，代号为O。
3.FFU按照电机方式分类
按照电机方式分类，可分为交流电机和无刷直流电机。交流单相电机代号为A1；交流三相电机代号为A3；直流无刷电机代号为EC。
4.FFU按照控制方式不同分类
交流供电机组按照机组控制方式不同分为单工况机组，用S表示；多工况分档控制机组，用M表示；无级调控机组，包括调压或变频控制等此项可缺省。
5.FFU按照机组静压不同分类
按照机组静压不同分为标准静压型和高静压型。标准静压型代号为S；高静压型代号为H。标准静压型此项可缺省。
6.FFU按照过滤器效率不同
按照机组所带高效过滤器效率不同可分为高效过滤器，代号为H；超高效过滤器，代号为U；机组入口如带有粗效预过滤器代号为P，无预过滤器时可缺省。
FFU的结构
1.外观
分体式：使过滤器的更换变得方便,减小了安装过程中的劳动强度。
整体式：增加了FFU的密封性，有效防止了泄漏；有利于降低噪音；有利于减小振动。
2.FFU箱体的基本构造
FFU主要由四部分组成：
1）箱体
其材质常用镀锌铝合金涂层钢板，铝合金，不锈钢三种。作用一是支撑风机及导风圈，二是支撑导流板；
2）导流板
气流的均衡装置，内置于箱体内部，风机下方的四周；
3）风机
有单项交流(AC/1Phase），直流（EC/1Phase），三项交流（AC/3Phase）三种；
4）控制部件
对于交流FFU，其常用五档调速器或无极调速器；直流系统的控制芯片嵌在电机内部，借助于专用控制软件、电脑、控制网关及网络线路实现远程控制。
无刷电机
结构上，无刷电机和有刷电机有相似之处，也有转子和定子，只不过和有刷电机的结构相反；有刷电机的转子是线圈绕组，和动力输出轴相连，定子是永磁磁钢；无刷电机的转子是永磁磁钢，连同外壳一起和输出轴相连，定子是绕组线圈，去掉了有刷电机用来交替变换电磁场的换向电刷，故称之为无刷电机。通常被使用在控制要求比较高，转速比较高的设备上，如航模，精密仪器仪表等对电机转速控制严格，转速达到很高的设备上。
马达故障现象：
a.三相电缺相：可能供电网缺相
b.轴承损坏：机械故障等
c.过载：风扇被卡等
d.三相不平衡：三个回路负载不平衡。
4）过滤器
预过滤器：过滤大颗粒尘粒，不织布，初效滤网，滤网框架；
高效过滤器：HEPA/ULPA(高效/超高效)；例:H14,效率为99.999%@0.3um；
化学滤网(Chemical Filter)：除氨，硼，有机气体等，一般安装于进气口，同预过滤器安装方法。
FFU的基本参数与选型
制作设备一般规格如下：
◆尺寸：天板尺寸配套；
◆材质：环境需求，成本考量；
◆表面风速：0.35~0.45m/s，耗电量差异较大；
◆静压：克服风阻需求；
◆滤网：依洁净等级需求；
◆电机：电源特性，功率，轴承寿命；
◆噪音：要符合洁净室对噪音要求。
基本参数
1、面风速
一般介于0-0.6m/s之间，如是五档调速则是各档对应的风速大致是0.3-0.35-0.4-0.45-0.5m/s，无极调速则大致是0-0.6m/s。
2、功耗
交流系统一般在100-300瓦；直流系统在50-220瓦。直流系统较之交流功耗小30-50%。
3、风速均匀度
指FFU面风速的均匀度，高级别的洁净室对其要求尤其严格，否则极易引起扰流。优异的风机、过滤器及散流板设计、工艺水平决定该项参数的优劣，测试该项参数时，视FFU出风面的大小，均匀选取6-12个点测试面风速，其最大、最小值相比较平均值不得超过±20%。
4、机外静压
也称余压，该参数关系FFU的使用寿命，其与风机密切相关，一般要求在面风速0.45m/s时，机外静压不小于90Pa。
5、总静压
也称总压，即FFU在最大功率，风速为零时，其能提供的静压值，一般交流FFU的在300Pa左右，直流FFU的在500-800Pa，在一定风速下，一般可以这样计算：总静压（TSP)=机外静压（ESP，FFU提供的克服外界管道、回风道阻力的静压）+过滤器压损（该风速下的过滤器阻力值）。
6、噪音
一般噪音介于42-56 dBA之间，使用时比较关注在面风速0.45m/s，机外静压在100Pa时的噪音，同等规格尺寸的FFU，直流的比交流的要小1-2分贝。
7、振动速率：一般小于1.0mm/s。
8、FFU的基本尺寸
基本模块（即天花龙骨的中心线距离）FFU箱体尺寸（mm）（W×L）过滤器尺寸（mm）（W×L)公制（mm）通常所说英制（ft）1200×12004×41175×11751170×1170900×12003×4875×1175870×1170600×12002×4575×1175570×1170600×9002×3575×875570×870600×6002×2575×575570×570备注：
1、以上宽和长度尺寸国内外各个厂家已经通用，厚度上每个厂家有所不同。
2、除以上基本尺寸外，非标的规格可以定制，但在交货期或者价格上不如采用标准规格合适。
高效无隔板过滤器效率的选择
各种效率的过滤器
过滤器效率建议使用环境欧标EN1822美国IEST标准CRAA标准草案ISO14644FS209EH1399.99@0.3µmMPPS效率≥99.95%5级或以下100级或以下H1499.999@0.3µmMPPS效率≥99.995%5-6级100/1000级U1599.9995@0.12µmMPPS效率≥99.9995%4-5级10/100级U1699.99995@0.12µmMPPS效率≥99.99995%4级10级U1799.999995@0.12µmMPPS效率≥99.999995%1-3级1级备注：
1、洁净室的级别同两个因素有关系：过滤器效率和换气次数（送风量）；采用高效率的过滤器而风量过低也无法达到相关级别。
2、以上EN1822是目前欧洲通行标准，国内欧美厂家也在使用；
3、以上CRAA系蔡杰博士主导下起草的中国制冷空调工业协会行业标准草案，目前正在推广之中。
4、其中的FS209E标准为美国联邦标准，目前已经废止，但目前国内还在广泛使用。
FFU风机的选择
FFU风机有直流风机（EC）和交流风机（AC）可选择。
1、AC风机的选择
AC-FFU使用手动调速器控制，因其前期投入比较少；常用在200台FFU以下的洁净室。
2、EC风机的选择
EC-FFU适用于FFU数量庞大的洁净厂房中，利用电脑软件对每台FFU的运行状态和故障进行智能化控制，节约维护成本，每套软件可以控制多个主网关，每个网关可以控制7935台FFU。
EC-FFU照比AC-FFU可以节能30%以上，对于数量庞大的FFU系统每年的能耗节省是非常可观的。同时EC-FFU还具有噪音低的特点。
不同配置的FFU的能耗比较
现依1175*1175规格FFU，选用交流、直流风机与效率H14的PTFE（厚度50mm）、玻璃纤维（厚度69mm）过滤器配置成四种不同的系统，在机外静压是90Pa的条件下，各系统能耗参数如下（根据现场状况的不同，相关技术参数会有些变化）：
参数
规格EC-PTFEEC-GlassAC-PTFEAC-Glass面风速(m/s)0.30-0.40-0.450.30-0.40-0.450.30-0.40-0.450.30-0.40-0.45风速调节方式电脑控制电脑控制五档调速五档调速功率(W)90-127-149118-171-195202-220-230236-253-264噪音dB(A)44.6-48.6-51.746.4-50.8-52.449.4-53.2-55.852.7-54-56过滤器压损(Pa)32-45-4970-95-11130-44-4868-90-107机外静压(Pa)90909090总静压(Pa)
122-135-139
160-185-201
120-134-138
158-180-1971、直流系统运行比交流系统节能；
2、对于同种风机的FFU系统，使用PTFE过滤器的FFU系统比使用玻璃纤维过滤器的FFU系统节能。依0.45m/s的面风速计算，直流系统FFU，使用玻纤比使用PTFE功率高46w，即能耗高30.8%。
FFU的安装
一、安装的条件、环境及安装人员的服饰要求
1、安装时洁净室内必须已经密闭，新风空调送洁净风需3天左右，且室内保持清洁，无粉尘，所有龙骨已经安装并调平。
2、安装人员须配备洁净衣、洁净手套以防止人为的污染 FFU箱体及过滤器。
3、建议每组安装人员数量为6人。

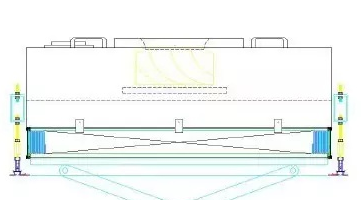

二、FFU箱体与高效过滤器的安装
由于高效过滤器使用超细玻璃纤维滤纸，滤料容易折断损坏而造成泄漏。故搬运，拆包装，安装过程中不得摔倒或碰撞过滤器，严禁作业人员手指或其他物体接触过滤器滤料.
FFU箱体与高效过滤器整体安装步骤：
步骤1：先在平整，宽敞的场地上铺上塑料薄膜，然后将FFU箱体竖立在塑料薄膜上（没有CLIP的一面向下），并将FFU两侧的6个CLIP的固定螺丝拧松。
步骤2：将高效过滤器紧贴着FFU箱体放好。由于过滤器边框内的滤芯是非常脆弱、易损的。故安装只能握紧其边框，轻拿轻放，不能接触其内部的滤芯，坚决避免碰撞滤芯。安装过滤器时要注意方向，使其出风面朝外即使过滤器边框标识的箭头向外（箭头的方向就是过滤器的出风的方向）。
步骤3：然后将CLIP 勾住高效过滤器的凹槽，并逐一安装固定，安装完毕，检查FFU 箱体与过滤器结合是否均匀，紧密。
步骤2：将高效过滤器紧贴着FFU箱体放好。由于过滤器边框内的滤芯是非常脆弱、易损的。故安装只能握紧其边框，轻拿轻放，不能接触其内部的滤芯，坚决避免碰撞滤芯。安装过滤器时要注意方向，使其出风面朝外即使过滤器边框标识的箭头向外（箭头的方向就是过滤器的出风的方向）。
步骤3：然后将CLIP 勾住高效过滤器的凹槽，并逐一安装固定，安装完毕，检查FFU 箱体与过滤器结合是否均匀，紧密。
常见问题简析
噪音往往超出设计师的预测：
测试时调节风量大小;使用吸音材;分析风车噪声有无特殊变化区域。
◆安装困难：
a.FFU尺寸与T-Bar尺寸不符；
b.100%覆盖区域,勾形扣片不能固定；
◆维修不便：无足够操作空间顺利更换过滤器。
◆电机的选择:
a.采用三相交流电源电机,容易发生缺相，烧毁电机的情况;
b.采用单相交流电源电机,又会存在体积大，负载不平衡现象;
c.采用直流电机,存在造价高，运行维护成本高的情况;
d.若优先考虑电机效率,则应选择三相AC电机;
e.若考虑维护方便,则会选择单相AC电机;
f.若考虑洁净度需求,则会选择直流电机;
g.群组控制时,单相仅可单个三档调速,而三相可全组变频调速;
注：随着现代变频技术和缺相保护技术提高及应用,AC风机中三相电机将得到更广泛的应用,现阶段国内仍以单相电机为主。
生产商的销售情况：（来自网摘，不代表暖通南社意见）
a.Gebhardt的ACFFU销售比例:单相约17%,三相约83%;
b.AAF的AC FFU销售比例:单相约95%,三相约5%;
c.Envirco,Mayair只生产单相ACFFU;
d.Hitachi标准品为三相AC FFU, AC FFU销售比例:单相约80%,三相约20%;
◆谐波:
原因：主要为DC电机整流装置产生非基波频率的电压；
危害：会引起系统电流值升高；会使控制系统出现故障；会使电气件温度升高，减少使用寿命；
◆电源连结方式：
1.端子台：连接耗时,一般为标准配件,小型洁净室常应用;
2.插头:连接简单快速,一般为选购配件,大型洁净室常应用;
◆滤网：有无低硼或无硼的要求,PTFE型滤网为无硼型。
